Thiết kế hệ thống báo cháy tự động đúng chuẩn TCVN và pháp luật

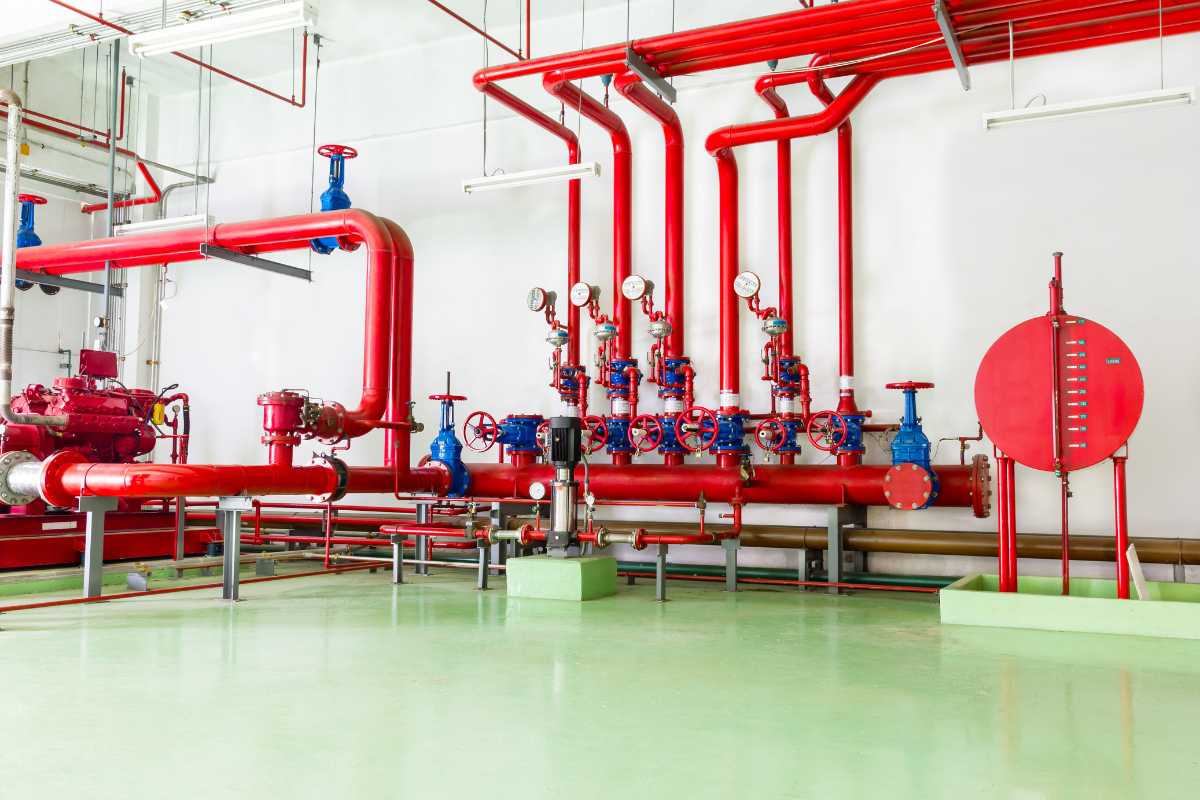

Trong mọi công trình hiện đại – từ nhà xưởng, kho bãi, văn phòng đến chung cư, hệ thống báo cháy tự động luôn là hạng mục bắt buộc. Không chỉ để đảm bảo an toàn cháy nổ, đây còn là điều kiện tiên quyết để công trình được thẩm duyệt và nghiệm thu PCCC theo quy định pháp luật.
Tuy nhiên, nhiều doanh nghiệp vẫn gặp tình trạng thiết kế sai chuẩn, lắp đặt hình thức khiến:
Không được cơ quan chức năng phê duyệt.
Hệ thống không hoạt động đúng khi xảy ra sự cố.
Phát sinh chi phí cải tạo, sửa chữa, chậm tiến độ sản xuất – kinh doanh.
Câu hỏi đặt ra: Thiết kế hệ thống báo cháy tự động như thế nào mới đúng chuẩn TCVN và pháp luật hiện hành? Bài viết này sẽ cung cấp hướng dẫn chi tiết, dễ hiểu và đúng quy định.

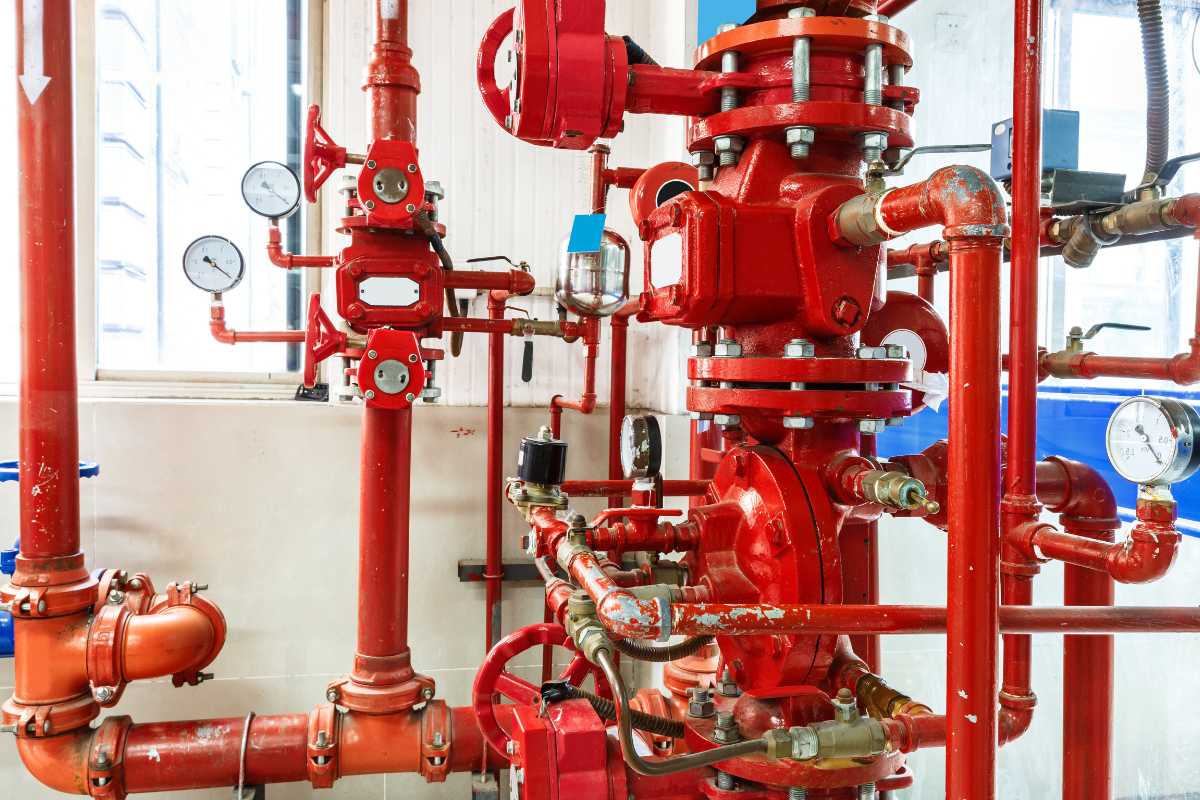

Hệ thống báo cháy tự động theo TCVN là tập hợp các thiết bị cảm biến (đầu báo khói, nhiệt, gas, lửa), trung tâm xử lý tín hiệu và thiết bị cảnh báo (chuông, đèn, loa) được lắp đặt theo TCVN 7568-14:2025, nhằm phát hiện cháy sớm và phát tín hiệu báo động nhanh chóng, chính xác.
Cơ sở pháp lý
- TCVN 7568-14:2025 – Thiết kế, lắp đặt hệ thống báo cháy (thay thế TCVN 5738:2021).
- TCVN 3890:2023 – Trang bị, kiểm tra phương tiện PCCC.
- QCVN 06:2022/BXD (sửa đổi 1:2023) – An toàn cháy công trình.
- NĐ 105/2025 & TT 36/2025/BCA – Hồ sơ thẩm duyệt, nghiệm thu.
- NĐ 106/2025/NĐ-CP – Xử phạt vi phạm.
Điểm mới của TCVN 7568-14:2025 so với TCVN 5738:2021:
- Yêu cầu khắt khe hơn về chống nhiễu và chống báo giả.
- Quy định chi tiết về khoảng cách, diện tích bảo vệ đầu báo.
- Bắt buộc tích hợp nguồn dự phòng tối thiểu 24h cho trung tâm báo cháy.
- Cho phép kết nối hệ thống báo cháy với thang máy, quạt tăng áp, sprinkler.
Quy trình thiết kế hệ thống báo cháy tự động theo TCVN
Các bước chính:
Khảo sát thực tế: diện tích, công năng, chiều cao, số tầng.
Xác định loại hình công trình theo QCVN 06:2022/BXD.
Xác định khu vực cần bảo vệ: hành lang, phòng kỹ thuật, kho, xưởng…
Tham chiếu Phụ lục A – TCVN 3890:2023 để biết công trình có bắt buộc lắp báo cháy tự động không.
Chọn loại hệ thống:
Conventional (thường) → công trình nhỏ.
Addressable (địa chỉ) → công trình lớn.
Bố trí thiết bị theo TCVN 7568-14:2025.
Lập hồ sơ thiết kế & thẩm duyệt (PC11, PC12, PC15).
Thi công, chạy thử, nghiệm thu (PC16, PC17).
Bố trí thiết bị:
- Đầu báo khói ≤ 80 m²/đầu, cách ≤ 9 m.
- Đầu báo nhiệt ≤ 50 m²/đầu, cách ≤ 7 m.
- Hồ sơ pháp lý: bản vẽ, thuyết minh, danh mục thiết bị có giấy phép lưu thông (PL5 – NĐ 105/2025).
- Thi công – nghiệm thu: kiểm định, chạy thử, lập biên bản (PC16, PC17).
Bảng tóm tắt bố trí thiết bị theo TCVN 7568-14:2025
| Thiết bị | Diện tích bảo vệ tối đa | Khoảng cách tối đa | Ghi chú |
|---|---|---|---|
| Đầu báo khói | 80 m² / đầu | 9 m | Lắp trần |
| Đầu báo nhiệt | 50 m² / đầu | 7 m | Lắp trần |
| Nút nhấn khẩn cấp | – | ≤ 30 m đi bộ | Cao 1,4 ± 0,2 m |
| Chuông/loa/đèn | – | – | Âm ≥ 65 dBA |

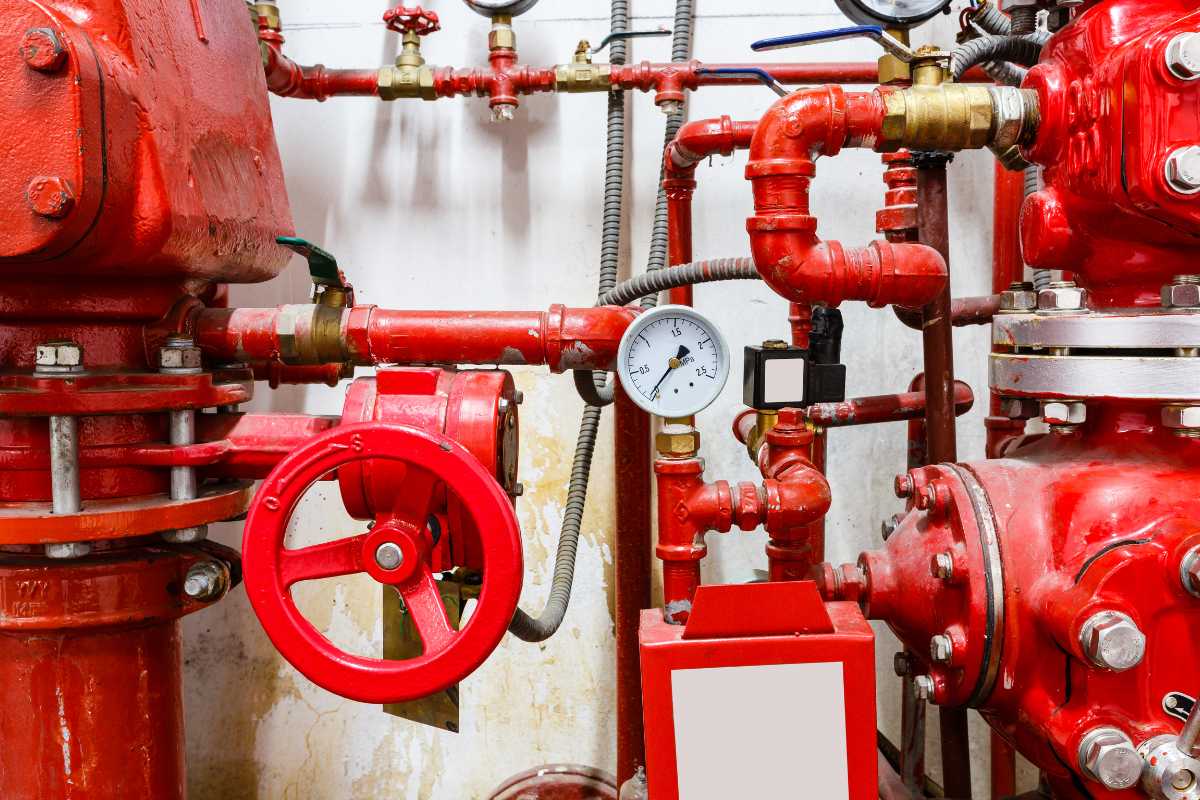

Cơ sở pháp lý và tiêu chuẩn cần tuân thủ
Để hệ thống báo cháy tự động đạt chuẩn và được nghiệm thu, doanh nghiệp cần tuân thủ:
TCVN 7568-14:2025 – Hệ thống báo cháy – Thiết kế, lắp đặt (thay thế TCVN 5738:2021).
TCVN 3890:2023 – Trang bị, bố trí, kiểm tra và bảo dưỡng phương tiện PCCC cho nhà và công trình.
QCVN 06:2022/BXD (sửa đổi 1:2023) – Quy chuẩn quốc gia về an toàn cháy cho nhà và công trình.
Nghị định 105/2025/NĐ-CP – Quy định chi tiết về quản lý thiết bị, hồ sơ thẩm duyệt và nghiệm thu PCCC.
Thông tư 36/2025/TT-BCA – Hướng dẫn chi tiết việc thẩm duyệt, nghiệm thu.
Nghị định 106/2025/NĐ-CP – Quy định xử phạt vi phạm hành chính trong PCCC.
Lưu ý:
TCVN 5738:2021 đã hết hiệu lực, thay bằng TCVN 7568-14:2025.
Chỉ sử dụng thiết bị có giấy phép lưu thông hợp pháp (Phụ lục V – NĐ 105/2025).
Xem thêm: Luật Số 55/2024/QH15 Góc Nhìn Toàn Diện Từ Chuyên Gia PCCC
Các bước thiết kế hệ thống báo cháy tự động theo TCVN
Quy trình thiết kế hệ thống báo cháy đạt chuẩn gồm 5 bước:
Khảo sát thực tế và xác định yêu cầu
Thu thập thông tin công trình: diện tích, chiều cao, công năng, số tầng.
Xác định loại hình công trình theo QCVN 06:2022/BXD.
Xác định khu vực cần bảo vệ: hành lang, phòng kỹ thuật, phòng máy, khu sản xuất, kho chứa.
Tham chiếu Phụ lục A – TCVN 3890:2023 để biết công trình nào bắt buộc có báo cháy tự động.
Lựa chọn loại hệ thống và thiết bị
Hệ thống thường (Conventional): chi phí thấp, phù hợp nhà xưởng/văn phòng nhỏ.
Hệ thống địa chỉ (Addressable): hiển thị chi tiết từng vị trí, dùng cho công trình lớn.
Thiết bị bắt buộc:
Trung tâm báo cháy (pin dự phòng ≥ 24h, có cổng kết nối hệ thống khác).
Đầu báo khói, báo nhiệt, báo gas, báo lửa.
Nút nhấn khẩn cấp (cao 1,4 m ± 0,2 m).
Chuông, còi, đèn chớp đỏ, loa.
Dây tín hiệu chống cháy, đi trong ống chịu nhiệt.
Bố trí thiết bị trên bản vẽ (TCVN 7568-14:2025)
Đầu báo khói: diện tích bảo vệ tối đa 80 m²/đầu, khoảng cách ≤ 9 m.
Đầu báo nhiệt: diện tích bảo vệ 50 m²/đầu, khoảng cách ≤ 7 m.
Nút nhấn báo cháy: khoảng cách đi bộ đến nút nhấn gần nhất ≤ 30 m.
Âm thanh cảnh báo: ≥ 65 dBA, phân bố đồng đều.
Lập hồ sơ thiết kế & thẩm duyệt
Hồ sơ gồm:
Bản vẽ mặt bằng, sơ đồ nguyên lý.
Thuyết minh tính toán kỹ thuật.
Danh mục thiết bị có chứng nhận hợp quy – hợp chuẩn.
Hồ sơ pháp lý (theo Mẫu PC11, PC12, PC15 – PL8 NĐ 105/2025).
Thi công & nghiệm thu
Thi công đúng bản vẽ đã duyệt.
Chạy thử, kiểm tra báo động, loại bỏ báo giả.
Lập biên bản kiểm định & chạy thử.
Nộp hồ sơ nghiệm thu (Mẫu PC16, PC17 – PL8 NĐ 105/2025).
Quy trình nộp hồ sơ thẩm duyệt – nghiệm thu:
Gửi hồ sơ thiết kế (PC11, bản vẽ, thuyết minh, danh mục thiết bị).
Nhận văn bản thẩm duyệt từ cơ quan Công an (PC12).
Sau khi thi công xong → nộp hồ sơ nghiệm thu (PC15).
Cơ quan Công an kiểm tra thực tế, lập biên bản (PC16).
Nếu đạt → cấp văn bản chấp thuận nghiệm thu (PC17).
Thiết bị không thể thiếu trong hệ thống báo cháy
Đầu báo cháy: khói, nhiệt, gas, lửa.

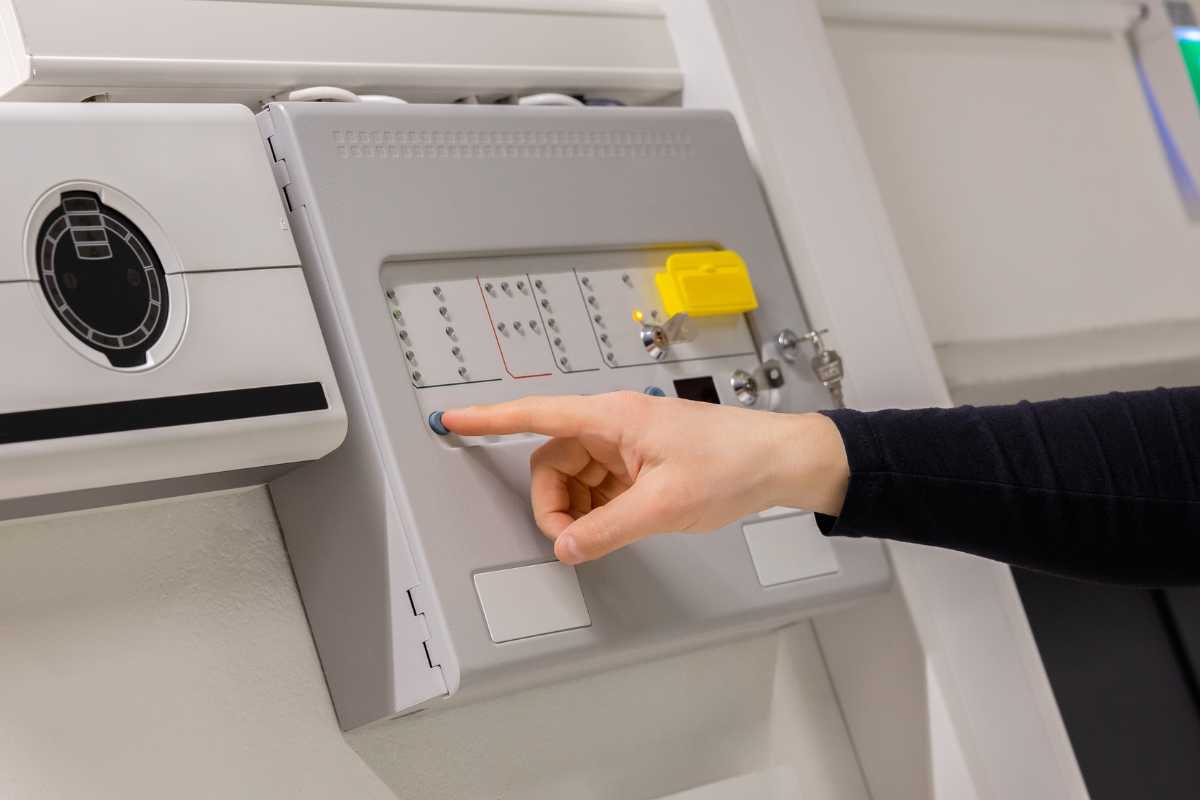

Trung tâm báo cháy: hiển thị khu vực, pin dự phòng ≥ 24h, liên kết hệ thống khác (âm thanh, thang máy, quạt tăng áp, sprinkler).

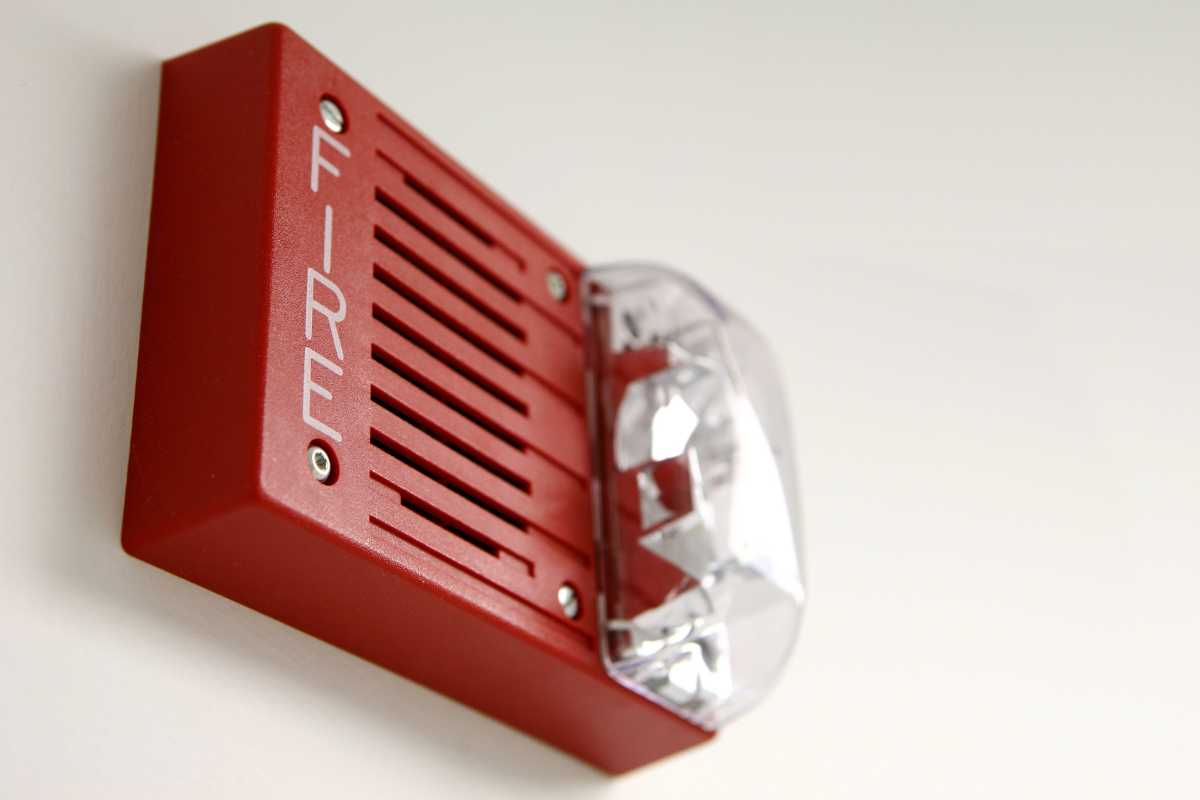

Thiết bị cảnh báo: chuông, đèn, loa.
Nút nhấn khẩn cấp: bố trí hành lang, cửa thoát hiểm.
Dây tín hiệu & phụ kiện: cáp chống cháy, ống thép hoặc ruột gà chịu nhiệt.
Biện pháp giảm báo giả & chống nhiễu
Sử dụng đầu báo đạt chuẩn EN54/UL/FM.
Bố trí đầu báo tránh gần quạt gió, cửa sổ.
Lập trình trung tâm báo cháy phân biệt tín hiệu.
Kiểm tra dây dẫn, sử dụng cáp chống nhiễu.

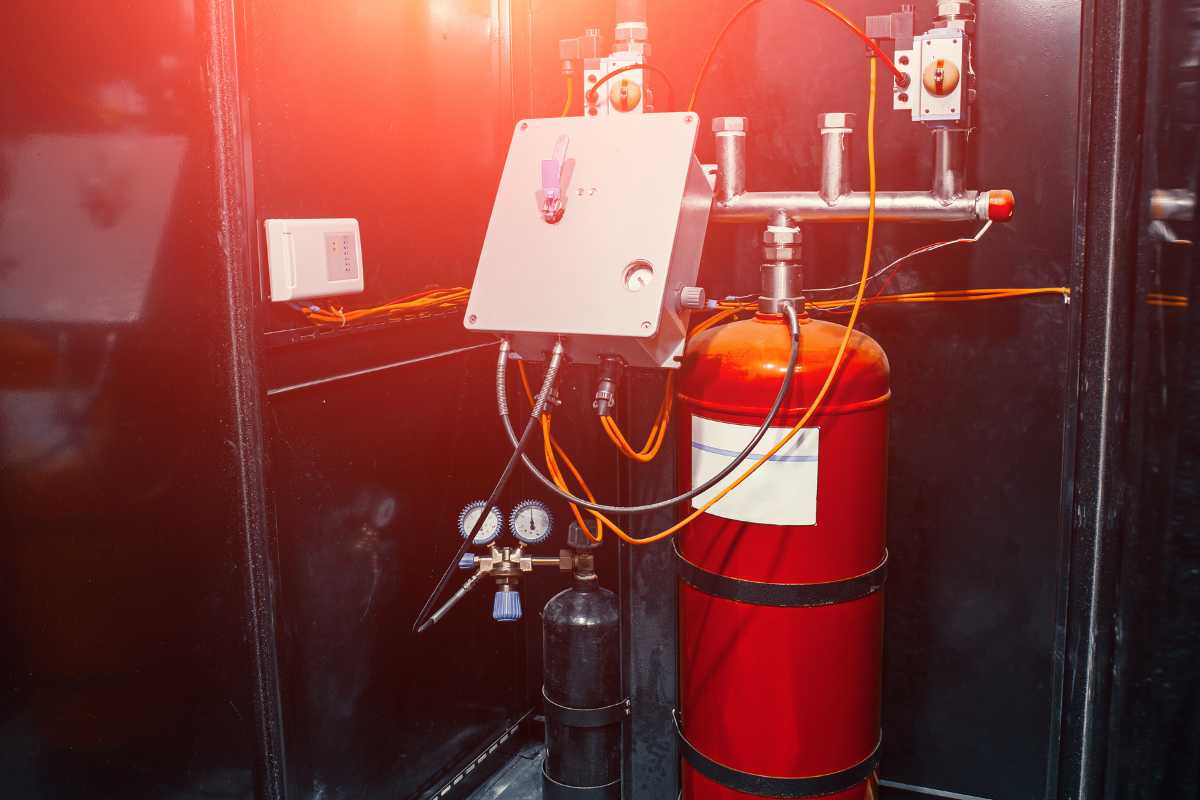

Hồ sơ pháp lý & kiểm định bắt buộc
Theo Nghị định 105/2025/NĐ-CP, chủ đầu tư cần có:
Văn bản thẩm duyệt thiết kế PCCC.
Giấy phép lưu thông thiết bị PCCC (PL5).
Hồ sơ kiểm định hệ thống.
Biên bản chạy thử & nghiệm thu (PC16, PC17).
Thiếu hồ sơ → công trình không được nghiệm thu và bị xử phạt theo NĐ 106/2025 (có thể lên đến 150 triệu đồng cho tổ chức).
Xem thêm: Nghị định 105/2025/NĐ-CP: Chi Tiết Quy Định PCCC & CNCH Mới Nhất
Checklist tự kiểm tra hệ thống báo cháy
Trước khi nộp nghiệm thu, rà soát nhanh:
Đã có bản vẽ, thuyết minh tính toán đúng chuẩn.
Thiết bị có giấy phép lưu thông (PL5 NĐ 105/2025).
Bố trí đầu báo, nút nhấn đúng TCVN 7568-14:2025.
Hệ thống chạy thử không báo giả.
Hồ sơ thẩm duyệt, kiểm định, nghiệm thu đầy đủ (PC11, PC15, PC16, PC17).
Sai lầm thường gặp khi thiết kế hệ thống báo cháy
Chọn thiết bị không có giấy phép hợp quy → không nghiệm thu.
Bố trí sai khoảng cách đầu báo → báo giả hoặc không báo.
Không lắp nguồn dự phòng → mất điện, hệ thống tê liệt.
Không nộp hồ sơ thẩm duyệt → bị phạt hành chính.
Không kiểm định định kỳ → hệ thống xuống cấp, kém hiệu quả.
Kết luận
Một hệ thống báo cháy tự động đạt chuẩn không chỉ để đối phó với cơ quan chức năng mà còn là giải pháp bảo vệ tính mạng, tài sản và uy tín doanh nghiệp.
Để được thẩm duyệt, nghiệm thu và hoạt động hiệu quả, cần:
Tuân thủ TCVN 7568-14:2025, TCVN 3890:2023, QCVN 06:2022/BXD.
Lựa chọn thiết bị có giấy phép lưu thông hợp pháp.
Chuẩn bị hồ sơ đúng mẫu theo NĐ 105/2025.
FAQ – Thiết kế hệ thống báo cháy tự động theo TCVN
Hệ thống báo cháy tự động theo TCVN là gì?
- Là hệ thống gồm đầu báo khói, nhiệt, gas, lửa; trung tâm báo cháy; chuông, đèn, loa và nút nhấn khẩn cấp được thiết kế và lắp đặt theo TCVN 7568-14:2025, nhằm phát hiện và báo động cháy kịp thời.
Công trình nào bắt buộc phải lắp hệ thống báo cháy tự động?
- Theo QCVN 06:2022/BXD và Phụ lục A – TCVN 3890:2023, các công trình như chung cư, nhà xưởng, kho, trung tâm thương mại, văn phòng cao tầng bắt buộc phải có hệ thống báo cháy tự động.
TCVN 7568-14:2025 có gì mới so với TCVN 5738:2021?
Bắt buộc nguồn dự phòng ≥ 24h cho trung tâm báo cháy.
Quy định rõ khoảng cách & diện tích bảo vệ đầu báo.
Nâng cao yêu cầu chống nhiễu & giảm báo giả.
Cho phép kết nối với hệ thống kỹ thuật khác (thang máy, quạt tăng áp, sprinkler).
Khoảng cách bố trí đầu báo cháy theo TCVN 7568-14:2025 là bao nhiêu?
Đầu báo khói: ≤ 80 m²/đầu, khoảng cách ≤ 9 m.
Đầu báo nhiệt: ≤ 50 m²/đầu, khoảng cách ≤ 7 m.
Nút nhấn khẩn cấp: ≤ 30 m đi bộ, cao 1,4 ± 0,2 m.
Hồ sơ thẩm duyệt hệ thống báo cháy gồm những gì?
Theo NĐ 105/2025, hồ sơ gồm:
Mẫu PC11: Đề nghị thẩm duyệt thiết kế.
Bản vẽ & thuyết minh kỹ thuật.
Danh mục thiết bị có giấy phép lưu thông (PL5).
Hồ sơ nghiệm thu hệ thống báo cháy gồm những gì?
Gồm:
PC15: Đề nghị nghiệm thu.
PC16: Biên bản kiểm tra nghiệm thu.
PC17: Văn bản chấp thuận nghiệm thu.
Các lỗi thường gặp khi thiết kế hệ thống báo cháy là gì?
Chọn thiết bị không có chứng nhận hợp quy → không được nghiệm thu.
Bố trí sai khoảng cách đầu báo → gây báo giả hoặc không báo.
Không lắp nguồn dự phòng → mất điện, hệ thống tê liệt.
Không chuẩn bị hồ sơ đúng mẫu PC11, PC15, PC16, PC17.
