Hướng dẫn thiết kế và lắp đặt hệ thống bơm chữa cháy nối tiếp và song song. Khi thiết kế và lắp đặt, cần khảo sát công trình, tính toán nhu cầu nước, chọn bơm phù hợp, tuân thủ QCVN 02:2020/BCA và kiểm tra – nghiệm thu trước khi vận hành chính thức.

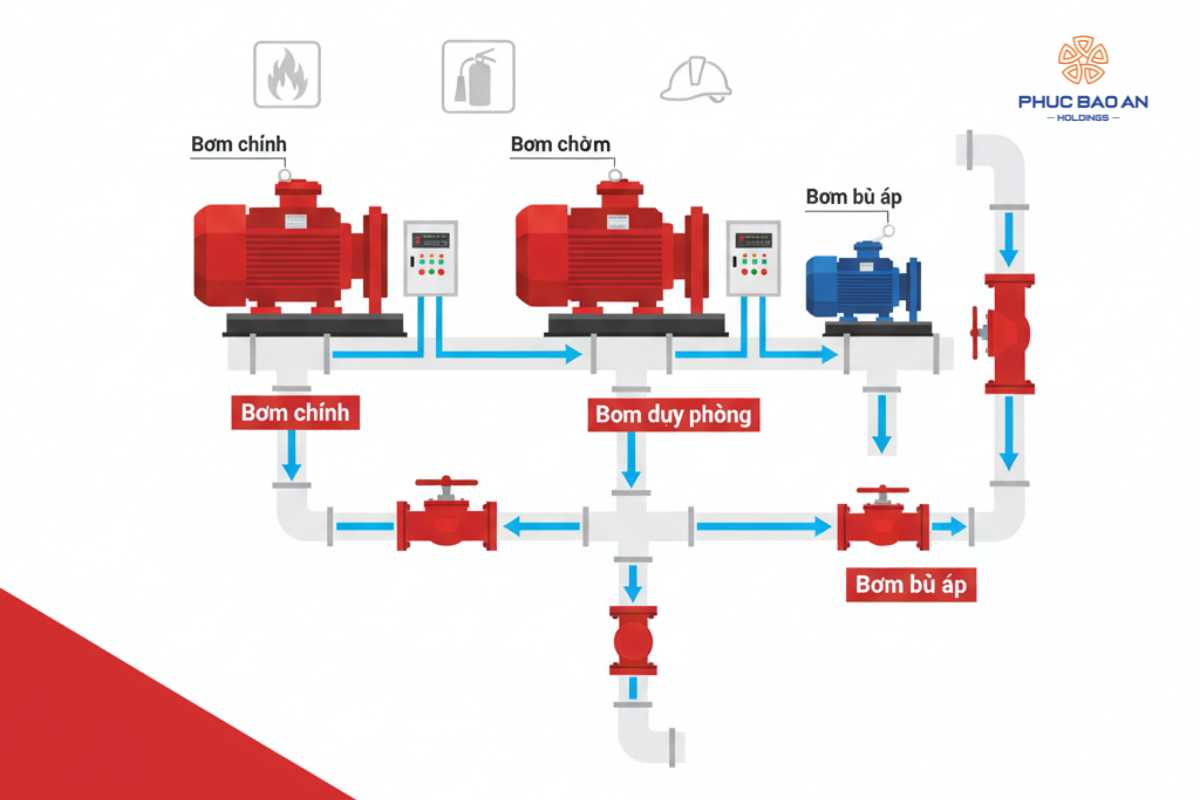

1. Tổng quan về hệ thống bơm chữa cháy

Hệ thống bơm chữa cháy là trái tim của toàn bộ mạng lưới cấp nước chữa cháy trong các công trình công nghiệp, nhà cao tầng hay khu đô thị.
Nhiệm vụ chính của bơm là duy trì áp lực và lưu lượng nước ổn định để đảm bảo khả năng dập tắt đám cháy trong mọi tình huống khẩn cấp.

Tùy theo đặc thù công trình, hệ thống bơm có thể được thiết kế:

• Nối tiếp (Series): Tăng cột áp, dùng cho nhà cao tầng hoặc công trình có yêu cầu áp lực lớn.

• Song song (Parallel): Tăng lưu lượng, phù hợp cho nhà máy, khu công nghiệp có nhiều họng chữa cháy.

Việc lựa chọn đúng phương án lắp đặt không chỉ giúp đáp ứng yêu cầu kỹ thuật mà còn tối ưu chi phí đầu tư và vận hành.

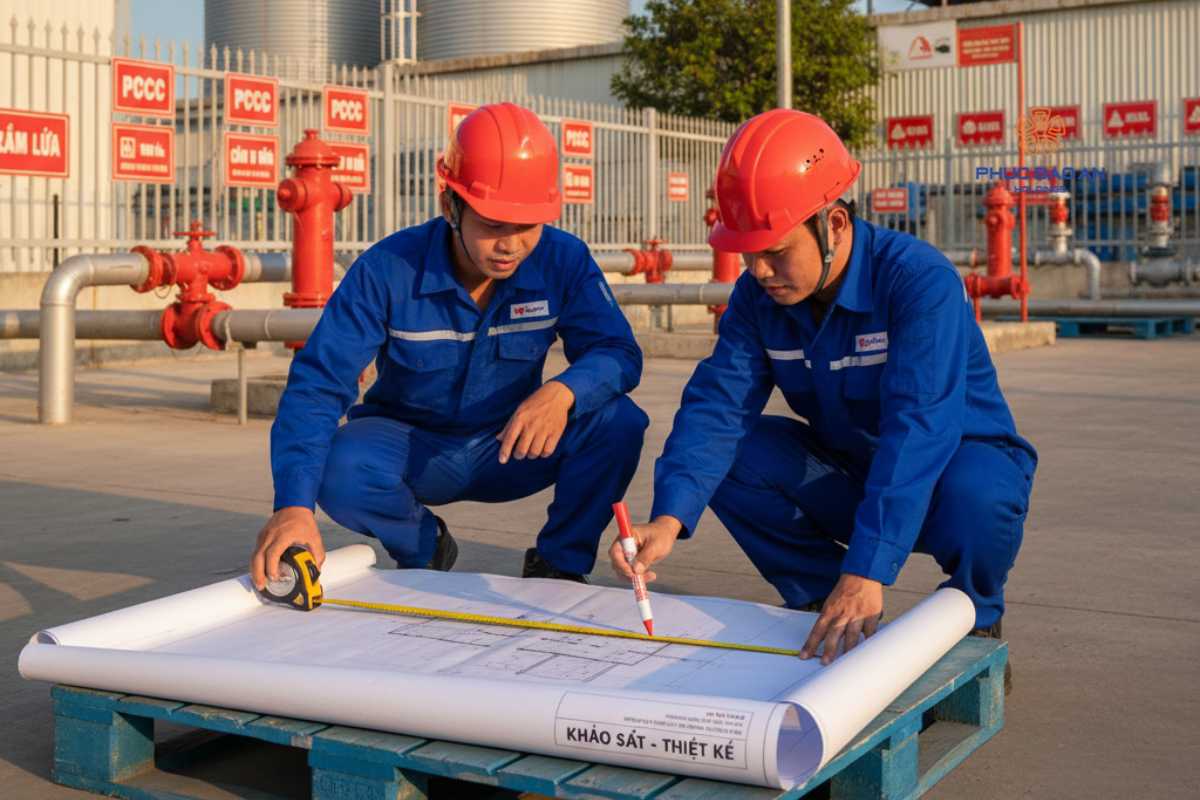

2. Khảo sát và thiết kế và lắp đặt hệ thống bơm chữa cháy nối tiếp và song song

2.1 Khảo sát công trình

Trước khi thiết kế, cần tiến hành khảo sát thực địa:

• Đánh giá quy mô, diện tích, chiều cao, và khoảng cách từ nguồn nước đến phòng bơm.

• Xác định khu vực có nguy cơ cháy cao, vị trí đặt phòng bơm và hướng cấp nước.

• Kiểm tra điều kiện cấp điện, thông gió, chống ngập và lối tiếp cận cho xe PCCC.

2.2 Tính toán lưu lượng và cột áp

Việc xác định lưu lượng (Q) và cột áp (H) là bước trọng yếu:

• Lưu lượng xác định dựa theo loại công trình (ví dụ: 20–30 lít/giây cho nhà máy công nghiệp).

• Cột áp được tính để đảm bảo đầu phun cao nhất vẫn đạt áp lực yêu cầu (thường 2–3 bar).

• Tham khảo tiêu chuẩn QCVN 02:2020/BCA và NFPA 20 để xác định giá trị thiết kế.

2.3 Lập sơ đồ nguyên lý và bố trí trạm bơm

• Bố trí bơm chính, bơm dự phòng, bơm bù áp theo mặt bằng phòng bơm.

• Đường hút phải ngắn, thẳng, không bị khí xâm thực, và có rọ lọc ở đầu ống.

• Đường đẩy nên được chia nhánh hợp lý để giảm tổn thất ma sát.

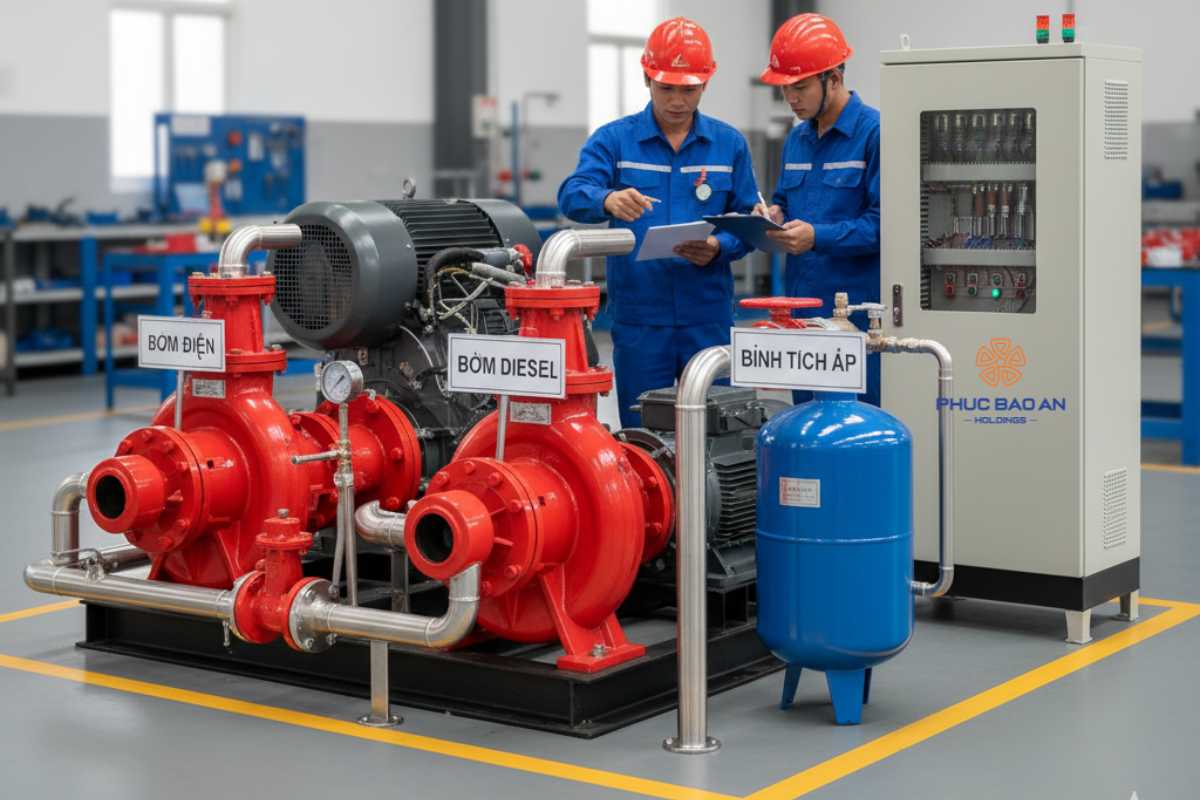

3. Thiết bị phù hợp cho thiết kế và lắp đặt hệ thống bơm chữa cháy nối tiếp và song song

Khi lựa chọn bơm, ưu tiên các thương hiệu đạt chứng nhận UL/FM để đảm bảo chất lượng và tuổi thọ vận hành.

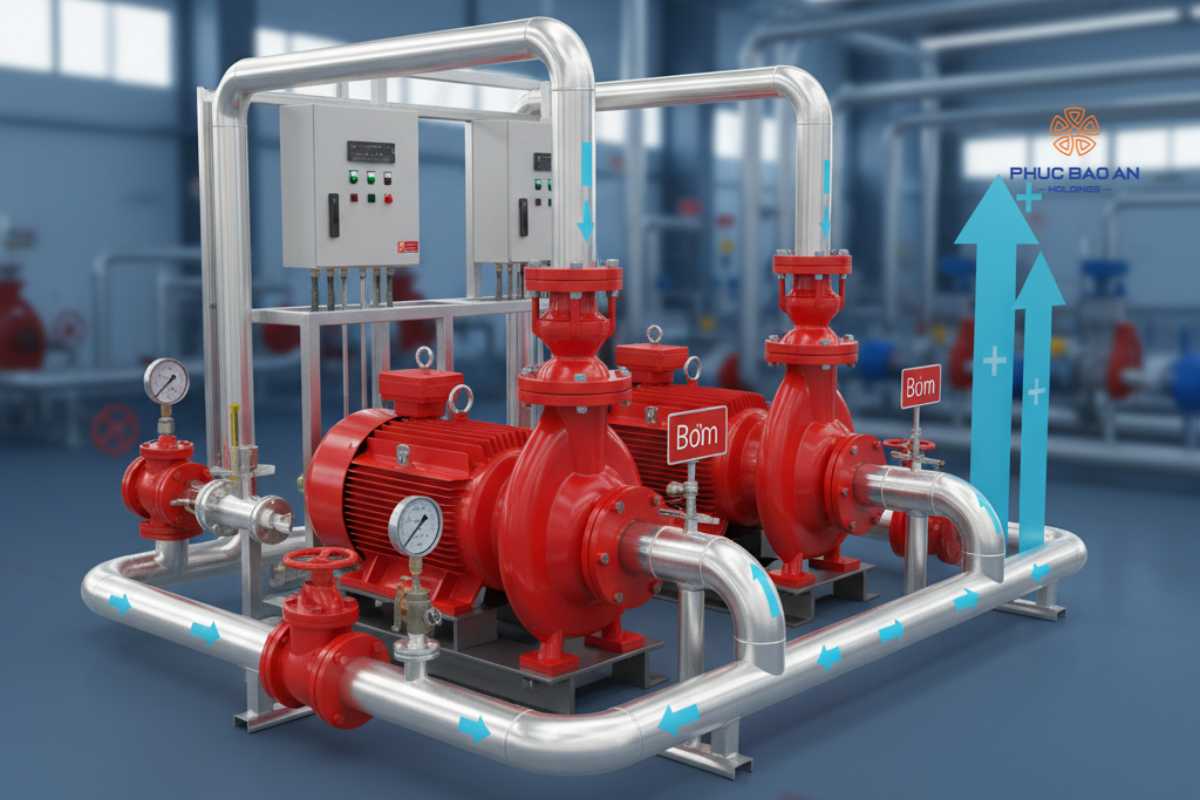

4. Hệ thống bơm chữa cháy lắp nối tiếp (Tăng cột áp)

4.1 Nguyên lý hoạt động

Nước từ bơm thứ nhất được dẫn trực tiếp vào bơm thứ hai để tăng cột áp tổng.
Tổng cột áp của hệ thống bằng tổng áp suất của từng bơm tại cùng lưu lượng.
Phù hợp cho tòa nhà cao tầng, trạm bơm trung chuyển, công trình địa hình dốc.

4.2 Quy định kỹ thuật

• Không lắp quá 03 bơm nối tiếp trong cùng hệ.

• Không quá 02 bơm biến tần trong chuỗi nối tiếp.

• Không sử dụng van giảm áp hoặc van điều tiết giữa các bơm.

• Áp suất tại mọi điểm làm việc không được vượt giới hạn thiết kế của bơm.

4.3 Biểu đồ đặc tính và hiệu suất

• Đường đặc tính tổng Q–H là kết quả cộng cột áp tại cùng lưu lượng.

• Nên chọn bơm có đặc tính tương đồng để tránh mất cân bằng áp.

• Khi lắp nối tiếp bơm dự phòng, nên bố trí theo từng cặp nối tiếp để dễ thay thế.

4.4 Ứng dụng thực tế

Các nhà cao tầng (>20 tầng), trạm bơm trung chuyển của khu đô thị, hoặc công trình cần cấp nước lên cao đều sử dụng hệ nối tiếp để đạt áp suất yêu cầu tại họng cao nhất.

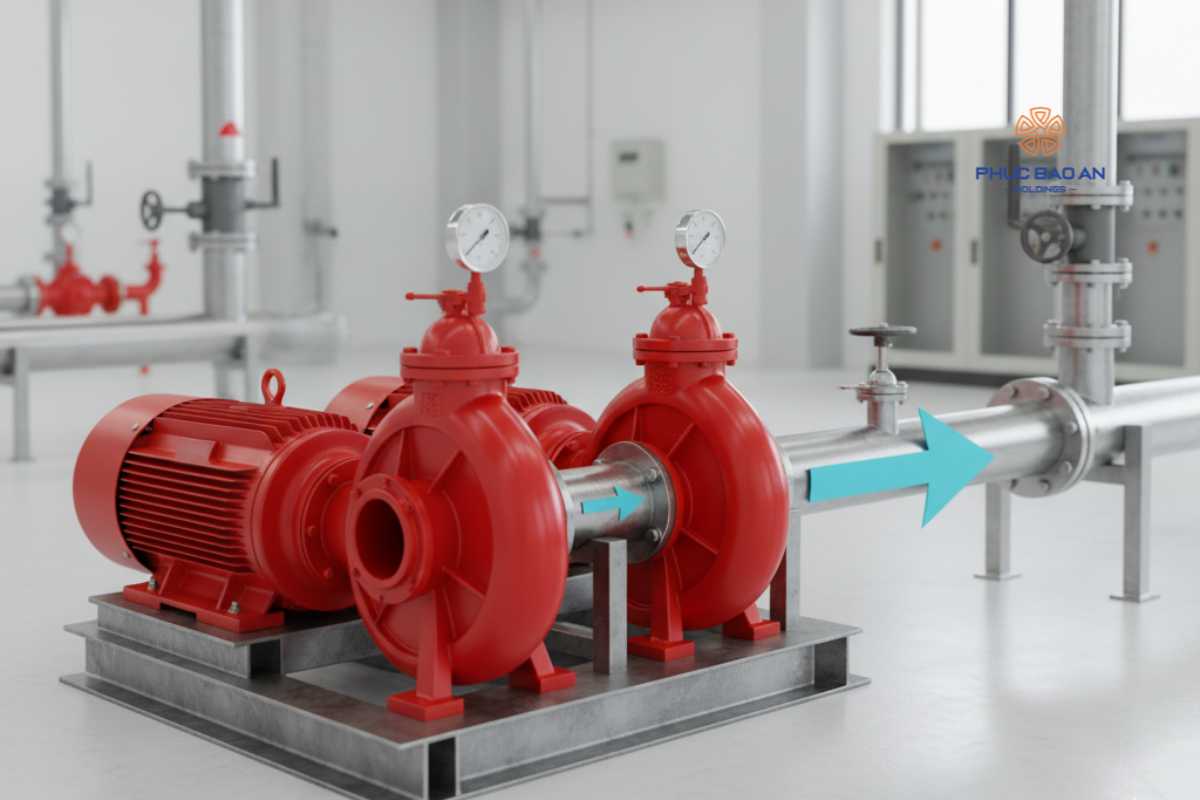

5. Hệ thống bơm chữa cháy lắp song song (Tăng lưu lượng)

5.1 Nguyên lý hoạt động

Hai hoặc nhiều bơm cùng cấp nước vào đường ống chính → tổng lưu lượng tăng trong khi áp suất gần tương đương từng bơm.
Thường dùng cho nhà máy, kho xưởng hoặc khu công nghiệp có nhiều điểm phun nước.

5.2 Lưu ý kỹ thuật

• Nên chọn bơm có cùng thông số kỹ thuật để đạt hiệu suất đồng đều.

• Tính toán tổn thất ma sát đường ống riêng của từng bơm.

• Đường kính ống lớn giúp giảm tổn thất áp lực, nhưng cần cân đối chi phí đầu tư.

5.3 Biểu đồ đặc tính và hiệu suất

• Đường Q–H tổng được tính bằng cách cộng lưu lượng của từng bơm tại cùng cột áp.

• Trên thực tế, lưu lượng tổng sẽ nhỏ hơn lý thuyết do tổn thất trong ống dẫn.

• Để hiệu quả nhất, đảm bảo mỗi bơm hoạt động gần điểm hiệu suất tối ưu (BEP).

5.4 Ứng dụng thực tế

Trạm bơm khu công nghiệp, xưởng sản xuất, nhà máy hóa chất – nơi yêu cầu nhiều họng chữa cháy cùng lúc – thường dùng hệ song song để đảm bảo lưu lượng lớn.

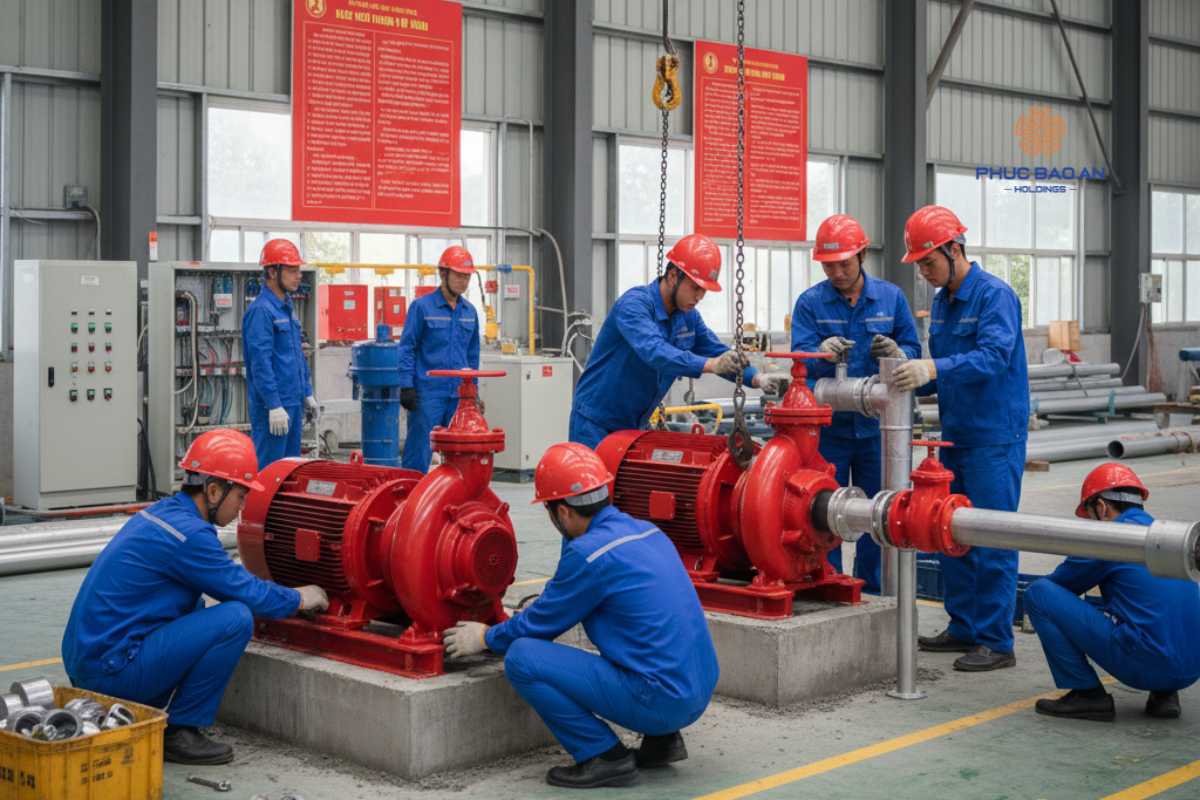

6. Hướng dẫn lắp đặt thực tế thiết kế và lắp đặt hệ thống bơm chữa cháy nối tiếp và song song

Bước 1: Chuẩn bị mặt bằng

• Bệ đỡ bằng bê tông mác 300, phẳng và cân bằng.

• Phòng bơm bố trí khô ráo, thông gió, cách tường ≥70 mm.

Bước 2: Lắp đặt máy bơm

• Căn chỉnh trục bơm và motor đồng tâm.

• Gắn khớp nối đàn hồi và đệm giảm rung.

Bước 3: Lắp đặt đường ống và phụ kiện

• Ống hút: thẳng, ngắn, rọ hút cách đáy bể ≥30 cm.

• Ống đẩy: bố trí van một chiều, đồng hồ áp, van khóa.

Bước 4: Lắp đặt hệ thống điện và tủ điều khiển

• Đấu nối điện theo sơ đồ kỹ thuật, có tiếp đất an toàn.

• Cài đặt chế độ tự động cho bơm chính, dự phòng và bơm bù áp.

Bước 5: Kiểm tra và chạy thử

• Kiểm tra rò rỉ tại các mối nối.

• Đo áp lực, lưu lượng, thử ở nhiều chế độ.

• Ghi biên bản chạy thử trước khi nghiệm thu.

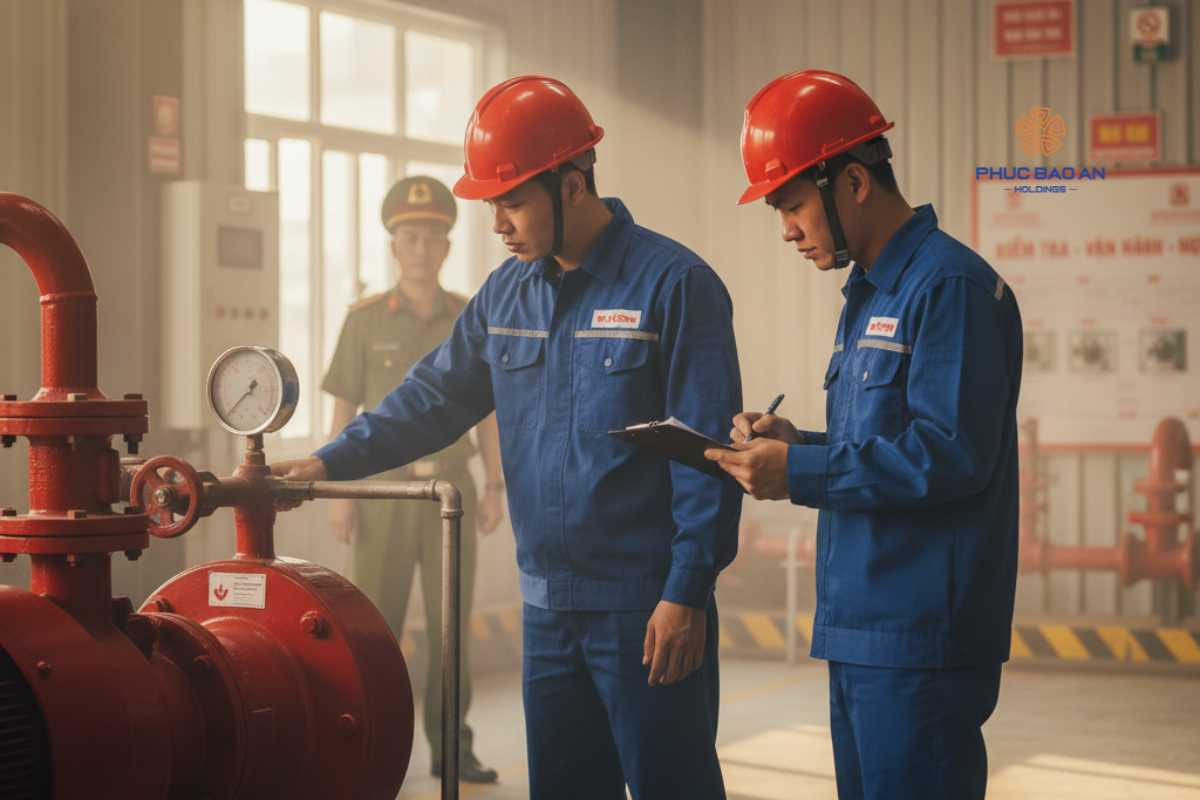

7. Kiểm tra, vận hành và nghiệm thu

7.1 Kiểm tra ban đầu

• Kiểm tra đường ống, van, đồng hồ áp lực, cảm biến hoạt động bình thường.

• Đảm bảo không có rò rỉ hoặc rung lắc khi khởi động bơm.

7.2 Vận hành thử

• Chạy từng bơm riêng lẻ → sau đó chạy đồng thời để đo tổng hiệu suất.

• Kiểm tra áp lực, lưu lượng, độ ồn và độ rung.

• Đánh giá đáp ứng tự động giữa bơm chính – bơm dự phòng.

7.3 Nghiệm thu hệ thống

• Hồ sơ gồm: bản vẽ hoàn công, kết quả thử áp, biên bản vận hành, xác nhận của cơ quan Cảnh sát PCCC.

• Sau nghiệm thu, bàn giao hướng dẫn vận hành và lịch bảo trì định kỳ.

Xem thêm: Thẩm duyệt PCCC nhà xưởng tại Bình Dương: Những điều doanh nghiệp cần biết 2025

Câu hỏi thường gặp (FAQ)

Q1: Hệ thống bơm nối tiếp khác gì so với song song?

A: Bơm nối tiếp tăng cột áp, phù hợp cho nhà cao tầng. Bơm song song tăng lưu lượng, phù hợp cho nhà máy, khu công nghiệp.

Q2: Có được lắp hơn 3 máy bơm nối tiếp không?

A: Không. Quy định kỹ thuật chỉ cho phép tối đa 3 bơm nối tiếp, và không quá 2 bơm biến tần trong cùng hệ.

Q3: Bao lâu cần kiểm tra và bảo trì trạm bơm PCCC?

A: Kiểm tra hàng tuần, chạy thử mỗi tháng, và bảo trì toàn bộ định kỳ 6 tháng/lần.

Q4: Khi nào nên chọn hệ nối tiếp thay vì song song?

A: Khi công trình có nhiều tầng cao, cần tăng cột áp hơn là lưu lượng.

Kết luận

Hai phương án nối tiếp và song song là giải pháp kỹ thuật cốt lõi để đảm bảo áp suất và lưu lượng nước chữa cháy đáp ứng yêu cầu thiết kế.

Khi triển khai, cần phối hợp chặt chẽ giữa đơn vị thiết kế – thi công – chủ đầu tư, đồng thời tuân thủ QCVN 02:2020/BCA và NFPA 20 để hệ thống vận hành an toàn, hiệu quả lâu dài.
