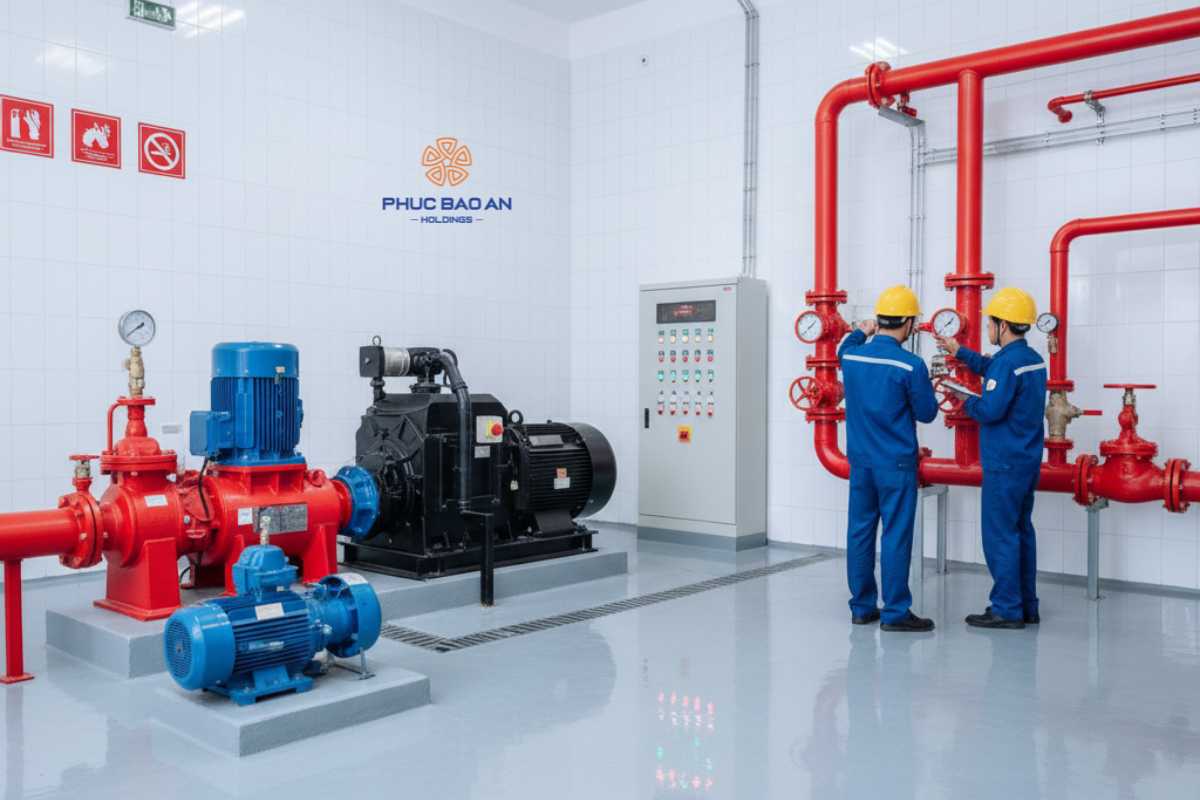

Tiêu chuẩn QCVN 02:2020/BCA – Quy chuẩn Trạm Bơm Nước Chữa Cháy

Tiêu chuẩn QCVN 02:2020/BCA là Quy chuẩn kỹ thuật quốc gia về trạm bơm nước chữa cháy, ban hành bởi Bộ Công an. Quy chuẩn quy định yêu cầu thiết kế, lắp đặt, vận hành và kiểm tra hệ thống bơm chữa cháy cố định nhằm đảm bảo hiệu quả, an toàn và tuân thủ pháp luật PCCC.

Giới thiệu & Mục đích ban hành Tiêu chuẩn QCVN 02:2020/BCA

QCVN 02:2020/BCA là gì?

QCVN 02:2020/BCA (ban hành theo Thông tư 149/2020/TT-BCA) là Quy chuẩn kỹ thuật quốc gia về trạm bơm nước chữa cháy, do Bộ Công an chủ trì biên soạn. Văn bản này có hiệu lực từ 10/01/2021, là căn cứ pháp lý bắt buộc trong thẩm duyệt, thiết kế và nghiệm thu hệ thống PCCC tại Việt Nam.

TẢI BẢN PDF QCVN 02:2020/BCA TẠI ĐÂY

Mục đích ban hành Tiêu chuẩn QCVN 02:2020/BCA

• Đồng bộ quy định kỹ thuật giữa các dự án xây dựng và cơ quan quản lý PCCC.

• Đảm bảo an toàn – ổn định – hiệu quả cho trạm bơm nước chữa cháy cố định.

• Hạn chế sự cố mất áp, thiếu lưu lượng trong tình huống cháy.

• Là cơ sở kiểm định, nghiệm thu và bảo trì hệ thống trạm bơm.

Tóm lại: QCVN 02:2020/BCA giúp chuẩn hóa toàn bộ vòng đời hệ thống bơm chữa cháy – từ thiết kế, thi công đến vận hành.

Phạm vi & Đối tượng áp dụng Tiêu chuẩn QCVN 02:2020/BCA

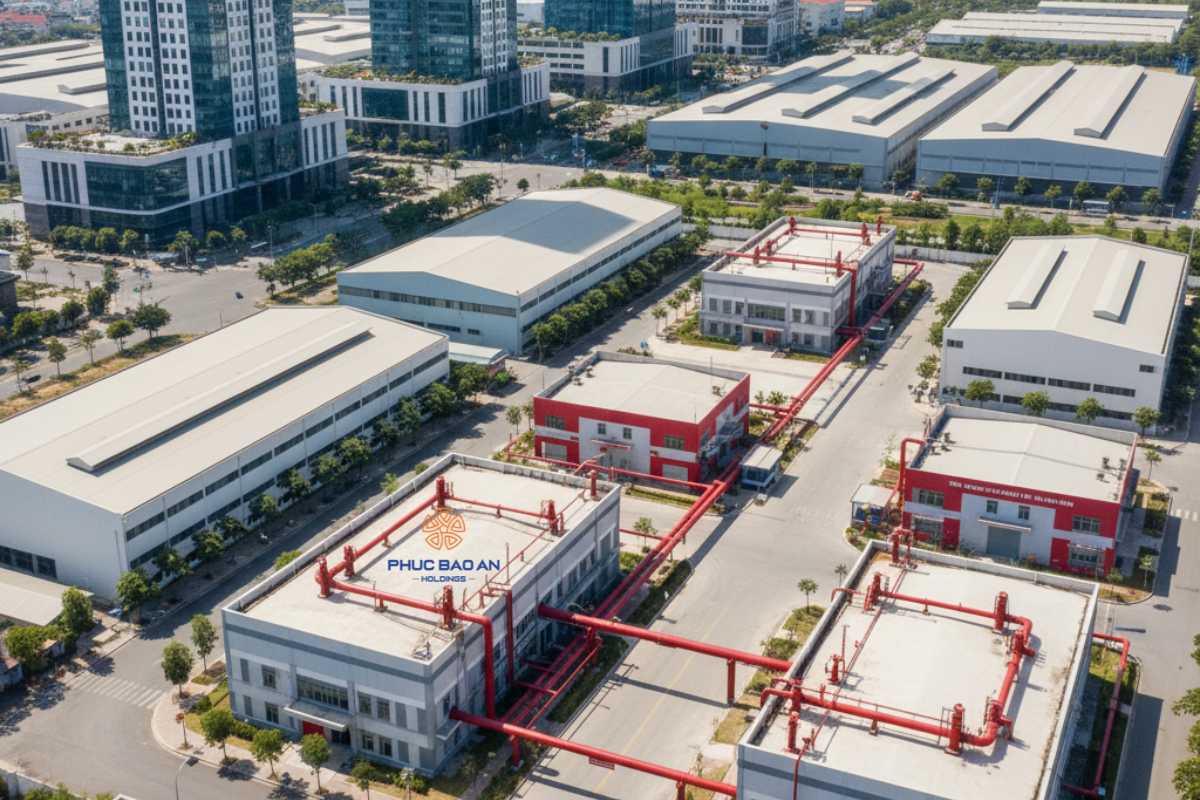

Phạm vi áp dụng

Quy chuẩn được áp dụng cho tất cả các công trình có hệ thống chữa cháy cố định, bao gồm:

• Nhà cao tầng, khách sạn, trung tâm thương mại.

• Nhà xưởng, kho bãi, cơ sở sản xuất, khu công nghiệp.

• Bệnh viện, trường học, bãi đỗ xe, nhà ga, cảng.

Đối tượng áp dụng

• Đơn vị thiết kế, nhà thầu thi công, tư vấn giám sát PCCC.

• Cơ quan thẩm duyệt và nghiệm thu PCCC.

• Chủ đầu tư, quản lý tòa nhà và cơ sở công nghiệp.

Không áp dụng cho

• Hệ thống bơm di động hoặc tạm thời.

• Công trình dân dụng nhỏ không yêu cầu hệ thống chữa cháy cố định.

Xem thêm: Thẩm duyệt PCCC nhà xưởng tại Bình Dương: Những điều doanh nghiệp cần biết 2025

Cấu trúc & nội dung chính của Tiêu chuẩn QCVN 02:2020/BCA

Quy chuẩn gồm 06 chương và 02 phụ lục, quy định chi tiết toàn bộ yêu cầu kỹ thuật từ thiết kế đến vận hành.

Tài liệu liên quan: TCVN 3890:2009 (Trang bị, bố trí, kiểm tra phương tiện chữa cháy) và NFPA 20 (Standard for the Installation of Fire Pumps).

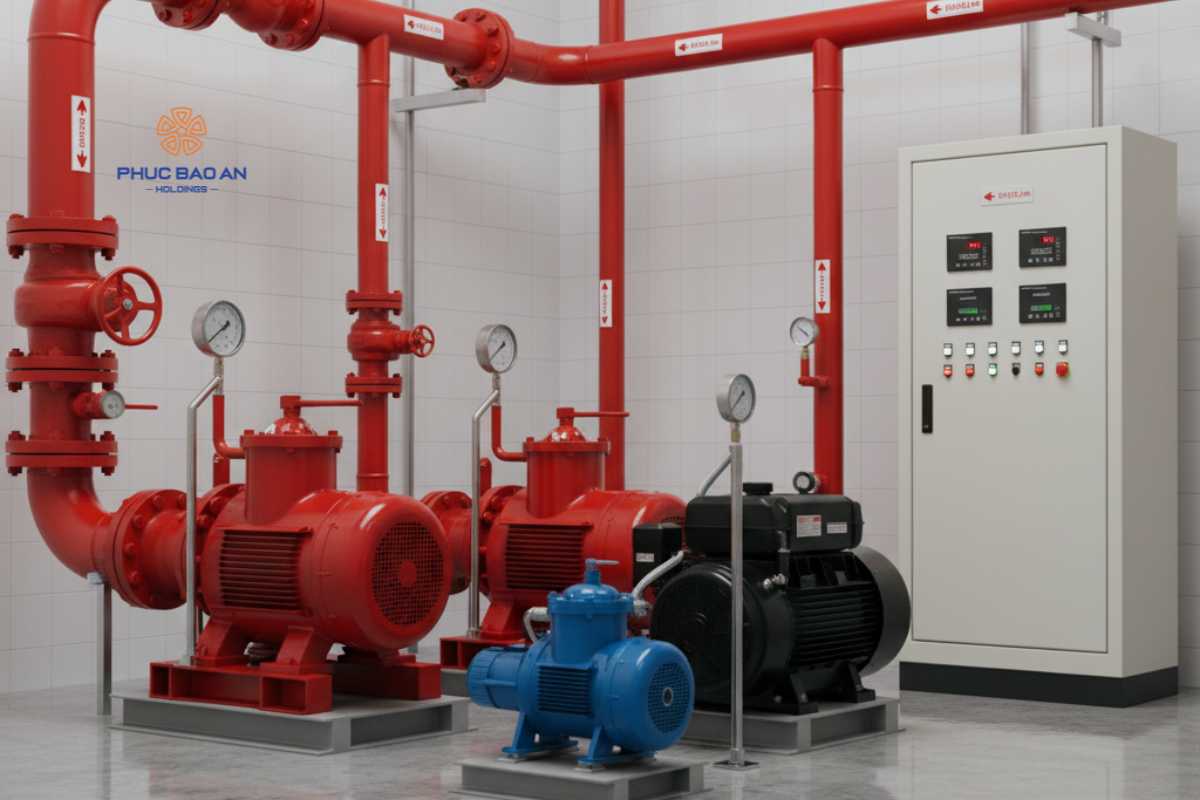

Các yêu cầu kỹ thuật nổi bật của Tiêu chuẩn QCVN 02:2020/BCA

Thiết kế & bố trí trạm bơm

• Trạm bơm phải có ít nhất 2 máy bơm: một bơm chính và một bơm dự phòng.

• Khi có từ 2 máy trở lên, phải bố trí tối thiểu 2 đường ống hút độc lập.

• Cột áp thiết kế (H) phải đảm bảo duy trì áp lực tại điểm xa nhất hoặc cao nhất của hệ thống chữa cháy.

• Phòng bơm phải:

  • Đặt ở vị trí khô ráo, thông thoáng, chống ngập.

  • Có nguồn điện riêng và hệ thống thông gió cưỡng bức.

  • Sàn bê tông mác ≥ 300, phẳng, có bulông neo cố định máy.

Lựa chọn máy bơm & động cơ

• Công suất, lưu lượng, cột áp được tính toán theo công thức thủy lực.

• Bơm hoạt động tại điểm hiệu suất cao nhất (BEP) để tiết kiệm năng lượng và giảm mài mòn.

• Động cơ điện là loại thông dụng, có bảo vệ quá tải và khởi động mềm.

• Động cơ diesel dùng cho bơm dự phòng, có ắc quy kép và hệ thống khởi động tự động.

• Bơm bù áp (Jockey Pump) được lắp song song để duy trì áp lực trong hệ thống, tránh khởi động bơm chính liên tục.

Hệ thống ống hút & ống đẩy

• Ống hút: ngắn, thẳng, đường kính ≥ DN150, có rọ lọc và van cắt.

• Ống đẩy: lắp van một chiều, van chặn, đồng hồ áp lực cho từng nhánh.

• Bể hút nước: đảm bảo dung tích tối thiểu 2 giờ cấp nước chữa cháy liên tục.

• Bình tích áp: duy trì ổn định áp suất trong hệ thống khi bơm chưa khởi động.

Lưu ý: đường ống phải làm bằng vật liệu chịu áp (ống thép mạ kẽm, ống gang dẻo), có sơn chống rỉ và ký hiệu nhận diện theo TCVN 4879-1:2009.

Vận hành, kiểm tra & bảo dưỡng định kỳ

• Hàng tuần: kiểm tra ngoại quan, rò rỉ, mức dầu, áp lực đường ống.

• Hàng tháng: chạy thử ở chế độ tự động, kiểm tra relay, contactor, van.

• 6 tháng/lần: bảo dưỡng tổng thể, kiểm tra đầu trục, phớt, thay dầu bơm diesel.

• Hàng năm: nghiệm thu lại áp lực và lưu lượng để so sánh với thiết kế ban đầu.

Checklist kỹ thuật:

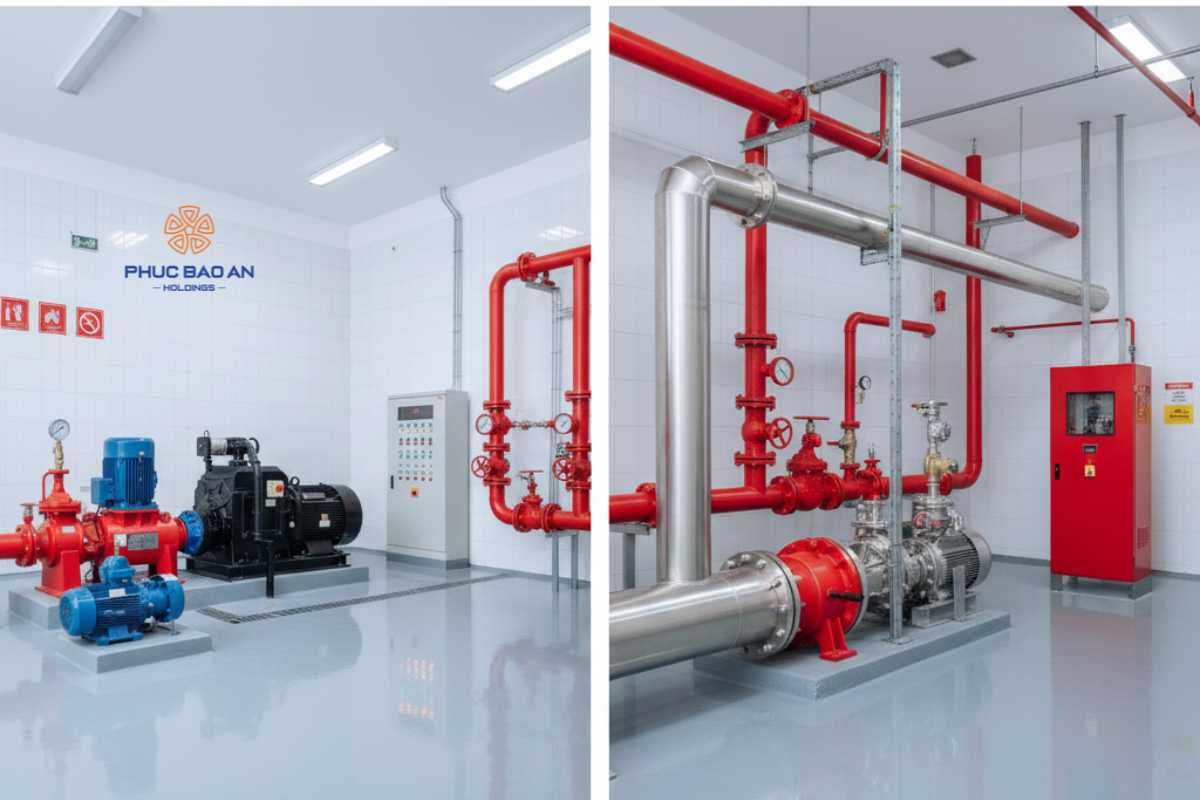

So sánh QCVN 02:2020/BCA và NFPA 20

Điểm mạnh QCVN: Phù hợp với điều kiện vận hành Việt Nam (nguồn điện không ổn định, khí hậu ẩm).
Điểm hạn chế: Chưa chi tiết về vật liệu và độ ồn so với NFPA 20.

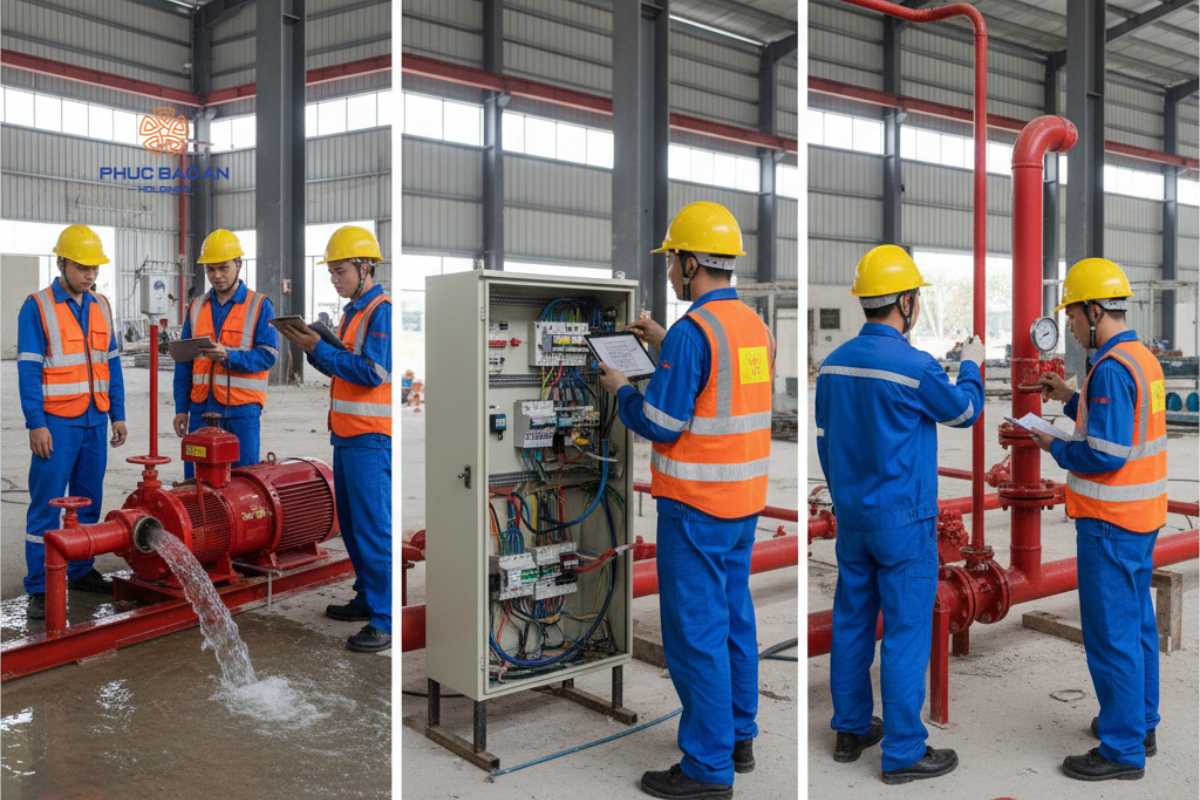

Hướng dẫn áp dụng Tiêu chuẩn QCVN 02:2020/BCA trong thực tế

Bước 1 – Thiết kế sơ bộ

• Xác định quy mô công trình và nhu cầu chữa cháy.

• Tính toán sơ bộ Q (lưu lượng) và H (cột áp) theo yêu cầu PCCC.

Bước 2 – Lập bản vẽ thiết kế

• Vẽ sơ đồ nguyên lý trạm bơm, xác định vị trí phòng bơm và bể hút.

• Bố trí van, đường ống, bình tích áp, và tủ điều khiển.

Bước 3 – Thẩm duyệt PCCC

• Hồ sơ thiết kế phải kèm bản tính thủy lực, catalogue bơm, sơ đồ điện, mặt bằng phòng bơm.

• Gửi thẩm duyệt tại Phòng Cảnh sát PCCC & CNCH địa phương.

Bước 4 – Lắp đặt & kiểm tra

• Kiểm tra đúng chủng loại bơm theo hồ sơ được duyệt.

• Đảm bảo căn chỉnh trục, tiếp đất, giảm rung.

Bước 5 – Nghiệm thu & bàn giao

• Vận hành thử các chế độ (AUTO – MANUAL – ALARM).

• Ghi biên bản áp lực, lưu lượng.

• Lập hồ sơ hoàn công và sổ tay vận hành.

Xem thêm: Hướng dẫn thiết kế và lắp đặt hệ thống bơm chữa cháy nối tiếp và song song 2025

Checklist kiểm tra tuân thủ tiêu chuẩn QCVN 02:2020/BCA

Câu hỏi thường gặp (FAQ)

Q1. QCVN 02:2020/BCA áp dụng cho công trình nào?

→ Áp dụng cho tất cả công trình có hệ thống chữa cháy cố định như nhà xưởng, kho, trung tâm thương mại, cao ốc văn phòng.

Q2. Trạm bơm cần bao nhiêu máy bơm?

→ Tối thiểu 02 máy bơm: 01 chính + 01 dự phòng. Ngoài ra cần 01 bơm bù áp cho hệ thống.

Q3. Khi nào cần 2 đường hút?

→ Khi có từ 2 máy bơm trở lên để đảm bảo cấp nước liên tục khi 1 đường gặp sự cố.

Q4. QCVN 02:2020/BCA khác gì NFPA 20?

→ Cùng nguyên tắc thiết kế an toàn, nhưng QCVN điều chỉnh cho điều kiện nguồn nước và khí hậu Việt Nam.

Q5. Bảo trì trạm bơm thế nào?

→ Thực hiện kiểm tra hàng tuần, chạy thử hàng tháng, bảo dưỡng tổng thể 6 tháng/lần và kiểm định hằng năm.

Kết luận

QCVN 02:2020/BCA là quy chuẩn nền tảng trong thiết kế và nghiệm thu trạm bơm nước chữa cháy cố định tại Việt Nam.
Việc tuân thủ nghiêm ngặt giúp doanh nghiệp:

• Được thẩm duyệt nhanh, giảm rủi ro vi phạm.

• Tối ưu chi phí bảo trì, vận hành.

• Đảm bảo an toàn con người & tài sản khi xảy ra cháy.

Tóm lại: Trạm bơm chữa cháy là trái tim của hệ thống PCCC. Thiết kế đúng chuẩn QCVN 02:2020/BCA chính là nền tảng cho một hệ thống an toàn, ổn định và hiệu quả.
